F436 غسالة عالية الجاذبية 1/4 " - 4" مطلية بالزنك / HDG للجسور
القياسية:F436
الوصف:
شكل دائري مسطح:تتميز هذه الأدوات بتصميم مستطيل و دائري مع فتحة تقع في المركز تتطابق مع قطر المسامير الهيكلية. يسمح هذا التصميم بتوزيع الحمل بالتساوي تحت رأس المسامير أو المكسرات.
الأبعاد الخاصة:تلتزم أجهزة غسيل F436 بالمتطلبات الأبعاد المحددة الموضحة في معيار ASTM F436 لضمان التوافق مع المسامير والمحار المقابلة.
| المواد | 45#/40CR |
| الحجم | أربعة أقدام |
| أنهي | عادي / أسود / الزنك / HDG / داكروميت / ميكانيكي مصقول |
| صلابة | HV300/HRC35-45 |
| العلامة | يمكن تخصيصها |
| التطبيق | البناء / توربينات الرياح / خط السكك الحديدية |
| التعبئة | الكرتون + المنصة؛ يمكننا حزم الغسالات حسب متطلباتك |
| الشروط | FOB + شنغهاي / نينغبو |
| وقت التسليم | 30-70 يوما |
| الحجم | القطر الداخلي ((دقيقة) | القطر الداخلي ((max)) |
القطر الخارجي (دقيقة) |
القطر الخارجي (أكثر) |
سمك (أكثر) |
الحجم الاسمي |
سمك (دقيقة) |
|---|---|---|---|---|---|---|---|
|
ربع بوصة |
7.137 |
7.925 | 15.087 | 15.875 | 2 | 1.65 | 1.2954 |
| 5/16 " | 8.737 | 9.525 | 16.662 | 17.45 | 2 | 1.65 | 1.2954 |
| 3/8 " | 10.312 |
11.1 |
19.837 | 20.65 | 2 | 1.65 | 1.2954 |
| 7/16 " |
11.912 |
12.7 | 22.63 | 23.41 | 2 | 1.65 | 1.2954 |
| نصف | 13.487 | 14.3 | 26.187 | 27.787 | 4.95 | 3.47 | 2.4638 |
| 9/16" | 15.087 | 15.9 | 29.311 | 30.91 | 4.95 | 3.47 | 2.4638 |
| 5/8 " | 17.45 | 18.26 | 32.537 | 34.137 | 4.95 | 3.8 | 3.0988 |
| 3/4 " | 20.65 | 21.43 | 37 | 38.1 | 4.95 | 3.8 | 3.0988 |
| 7/8 " | 23.8 | 24.587 | 43.662 | 45.237 | 4.95 | 3.97 | 3.4544 |
| 1" | 28.575 | 29.36 | 50.012 | 51.587 | 4.95 | 3.97 | 3.4544 |
| 1-1/8 " | 31.75 | 32.537 | 56.362 | 57.937 | 4.95 | 3.97 | 3.4544 |
| 1-1/4 " | 34.925 | 35.712 | 62.712 | 64.287 | 4.95 | 3.97 | 3.4544 |
| 1-3/8 " | 38.10 | 39.7 | 68.25 | 70.63 | 4.95 | 3.97 | 3.4544 |
| 1-1/2 " | 41.275 | 42.062 | 75.412 | 76.987 | 4.95 | 3.97 | 3.4544 |
| 1-5/8 " | 44.45 | 46.01 | 80.99 | 84.11 | 7.1 | 6 | 4.53 |
| 1-3/4 " | 47.63 | 49.23 | 84.12 | 87.29 | 7.1 | 6 | 4.53 |
| 1-7/8 " | 50.80 | 52.36 | 87.34 | 90.46 | 7.1 | 6 | 4.53 |
| 2" | 53.98 | 55.58 | 93.65 | 96.81 | 7.1 | 6 | 4.53 |
| 2-1/4 " | 60.33 | 61.93 | 100 | 103.16 | 8.62 | 7.3 | 6.1 |
| 2-1/2 " | 66.68 | 68.28 | 112.7 | 115.86 | 8.62 | 7.3 | 6.1 |
| 2-3/4 " | 73.03 | 74.63 | 125.4 | 128.56 | 8.62 | 7.3 | 6.1 |
| 3" | 79.38 | 80.98 | 138.1 | 142.82 | 8.62 | 7.3 | 6.1 |
| 3-1/4 " | 85.73 | 88.9 | 149.23 | 155.52 | 8.62 | 7.3 | 6.1 |
| 3-1/2 " | 92.08 | 95.25 | 161.93 | 168.22 | 8.62 | 7.3 | 6.1 |
| 3-3/4 " | 98.43 | 101.6 | 174.63 | 180.92 | 8.62 | 7.3 | 6.1 |
| 4" | 104.78 | 107.95 | 187.33 | 193.62 | 8.62 | 7.3 | 6.1 |

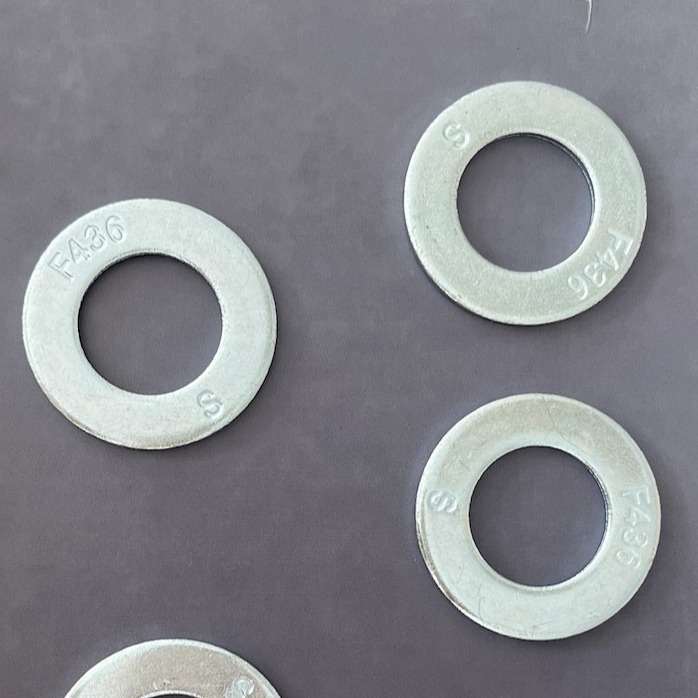

صور المنتجات للغسالات المسطحة
